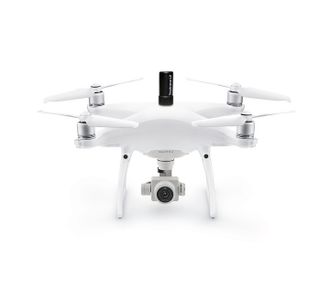

Геодезический квадрокоптер DJI Phantom 4 Pro v2.0 PPK L1/L2

Геодезический квадрокоптер DJI Phantom 4 Pro v2.0 PPK L1/L2

- предназначен для выполнения аэрофотосъемки с сантиметровой точностью для геодезических целей.

Вы сможете получать воздушные фотоснимки с точностью центра кадра до 2 сантиметров в плане и с разрешением до 0.5 см на пиксель. Это обеспечивает точность построения ортофотоплана или трехмерной модели местности, с точностью до 5-7 см в плане и 10 см по высоте (при полете на 150 метрах и скорости до 10 м/с).

Выполнен на базе высокотехнологичного квадрокоптера DJI Phantom 4 Pro v2.0 с камерой 20Мп и матрицей 1 дюйм. В квадрокоптере установлен геодезический GNSS приемник и модуль синхронизации AShot 2.0. Также на верхней части корпуса дрона, устанавливается быстросъемная спутниковая антенна.

Производительность.

Простой и интуитивно понятный интерфейс управления квадрокоптером подойдет даже новичкам.
27 минут полетного времени позволяют отработать значительный объем аэрофотосъемки за один полет: 70-90 Га. Имея достаточный запас батарей, за 10 часовую смену можно охватить до 2000 Га.

Высокая точность.
Встроенный высокоточный GNSS приемник, позволяет отказаться от большого числа опорных точек. Используйте одну опорную точку для автоматической калибровки камеры и уточнения высоты.

Модуль синхронизации затвора камеры и GNSS платы - AShot 2.0, без задержек передает фотометку в плату спутниковой системы навигации, ровно в центре экспозиции фотографии. Это позволяет получать координаты центра снимка с точностью до 2-х сантиметров.

Основные особенности:

- Геодезический квадрокоптер DJI Phantom 4 Pro v2.0 PPK строится на базе популярного квадрокоптера DJI Phantom 4 Pro v2.0, имеющий 20 Мп камеру с матрицей 1 дюйм с механическим затвором. Интеллектуальные режимы полета помогут в управлении квадрокоптером даже новичкам;

- Получаемые ортофотопланы могут быть с разрешением до 0.5 см/пикс;

- Геодезический приемник AGNSS L1/L2, позволяет определять координаты центров фотоснимков с точностью 2 см и получать ортофотоплан или цифровую модель местности с точностью 5-7 см;

- Съемная спиралевидная профессиональная геодезическая антенна;

- Точность ЦММ 3 см при высоте полета до 60 метров и 5-10 см при высоте 170 метров;

- Аэрофотосъемка на площади до 90 Га за 1 вылет - рекордный показатель в этом классе геодезических квадрокоптеров.

Преимущества:
1. Камера 20 мегапикселей;
2. Полетное время на одном аккумуляторе до 27 минут;
3. Быстрая подготовка к полётам;
4. Встроенная GNSS плата с поддержкой GPS/QZSS L1/L2, GLONASS G1/G2, BeiDou B1/B2, Galileo E1, SBAS;

5. Быстросъёмная, спиральная, высокочувствительная, геодезическая GNSS L1/L2 антенна;
6. Скачивание данных с измерениями по Wi-Fi;
8. Отсутствие искажений на снимках и точный результат с одним опознаком;
9. Передача фотометки в ГНСС плату без задержки, в середине выдержки фотоснимка благодаря модулю AShot 2.0;
10. Интервал фотографирования 1.3 и 1.8 секунды;
11. Исключение пропусков фотоснимков. Отсутствие "белых" пятен при обработке;
12. Встроенный радиомаяк tBeacon - легкий поиск дрона при нештатных ситуациях с помощью УКВ рации;

13. Гарантия на все оборудование - 6 месяцев.

Комплектация:

1. Квадрокоптер DJI Phantom 4 Pro v2.0 с установленным геодезическим оборудованием и поисковым маяком;

2. Антенна геодезическая быстросъемная;

3. Пульт управления;

4. Аккумуляторная батарея;

5. Зарядное устройство;

6. Пропеллеры - 8 штук;

7. Кабели, фиксатор подвеса, инструкции;

8. Кейс для хранения и транспортировки комплекта.

Процесс работы:
- На объекте необходимо установить любую геодезическую базовую станцию.

- Настраиваем запись RAW данных спутниковых измерений с частотой 5Гц.
- Выполняем аэрофотосъемку по маршруту с квадрокоптера. Для прокладки маршрута можно использовать приложения: Pix4D Capture, Drone Deploy, Map Pilot, Litchi и т.д.

- По завершении полетов скачиваем по Wi-Fi данные с квадрокоптера и обрабатываем совместно с данными базовой станции в системе координат проекта.

- Полученные координаты снимков и обработанные данные измерений импортируем в фотограмметрическую программу: Agisoft Metashape (Photoscan), Bentley Context Capture, Pix4Dmapper и др.

Внимание! Для полноценной работы геодезического квадрокоптера, необходимо применение геодезической базовой станции L1/L2. Станция не входит в данный комплект.
