Набор для модернизации DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2
Набор для модернизации DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2
Набор для модернизации DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2
Набор для модернизации DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2
Набор для модернизации DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2
Набор для модернизации DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2
Набор для модернизации DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2
Набор для модернизации DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2
Набор для модернизации DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2

Набор для модернизации DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2

Артикул: 814

75000 руб.

в кредит от 9175.00 руб./мес.

Предполагаемый срок поставки: 13 апреля

Заказать

Survey drone Kit for Phantom 4 Adv/Pro L1/L2


Внимание! Набор предназначен для установки на квадрокоптер с его разборкой. Требуются навыки и инструмент.

Набор для модернизации DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2

Модернизированный DJI Phantom 4 Adv/Pro, способен выполнять аэрофотосъемку с сантиметровой точностью для геодезических целей.


Вы сможете получать воздушные фотоснимки с точностью центра кадра до 2 сантиметров в плане и с разрешением до 0.5 см на пиксель. Это обеспечивает точность построения ортофотоплана или трехмерной модели местности, с точностью до 5-7 см в плане и 10 см по высоте (при полете на 150 метрах и скорости до 10 м/с).

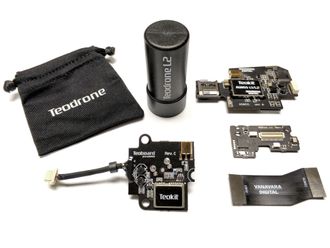

В комплекте:

1. Плата Teobord с антенным разъемом;

2. Геодезический GNSS приемник AGNSS L1/L2;

3. Модуль синхронизации AShot.

4. Быстросъемная спутниковая антенна HX-CH6601A HELIX.


Производительность.

Простой и интуитивно понятный интерфейс управления квадрокоптером подойдет даже новичкам.
27 минут полетного времени позволяют отработать значительный объем аэрофотосъемки за один полет: 70-90 Га. Имея достаточный запас батарей, за 10 часовую смену можно охватить до 2000 Га.

Высокая точность.
Встроенный GNSS приемник L1/L2, позволяет отказаться от множества опорных точек на земле. Для автокалибровки камеры и коррекции по высоте достаточно одного опознака.
Модуль синхронизации затвора камеры и GNSS платы - AShot, без задержек передает фотометку в плату спутниковой системы навигации, ровно в центре экспозиции фотографии. Это позволяет получать координаты центра снимка с точностью до 2-х сантиметров.


Основные особенности:

- Интеллектуальные режимы полета Phantom 4, помогут в управлении квадрокоптером даже новичкам;

- Получаемые ортофотопланы могут быть с разрешением до 0.5 см/пикс;

- Геодезический приемник EMLID Reach M+, позволяет определять координаты центров фотоснимков с точностью 2 см и получать ортофотоплан или цифровую модель местности с точностью 5-7 см;

- Съемная спиралевидная профессиональная геодезическая антенна;

- Точность ЦММ 3 см при высоте полета до 60 метров и 5-10 см при высоте 170 метров;

- Аэрофотосъемка на площади до 90 Га за 1 вылет - рекордный показатель в этом классе геодезических квадрокоптеров.


Преимущества:
1. GNSS плата с поддержкой GPS/QZSS L1/L2, GLONASS G1/G2, BeiDou B1/B2;

2. Быстросъёмная, спиральная, высокочувствительная, геодезическая GNSS L1/L2 антенна;
3. Скачивание данных с измерениями по Wi-Fi;
4. Отсутствие искажений на снимках и точный результат без множества опознаков;
5. Передача фотометки в ГНСС плату без задержки, в середине выдержки фотоснимка - AShot;
6. Интервал фотографирования в 1.3 и 1.8 секунды;
7. Исключение пропусков фотоснимков. Отсутствие "белых" пятен при обработке;


Процесс работы с квадрокоптером после модернизации:
- На объекте необходимо установить любую геодезическую базовую станцию.

- Настраиваем запись RAW данных спутниковых измерений с частотой 5Гц.
- Выполняем аэрофотосъемку по маршруту с квадрокоптера. Для прокладки маршрута можно использовать приложения Pix4D Capture, Drone Deploy, Map Pilot, Litchi и т.д.

- По завершении полетов скачиваем по Wi-Fi данные с квадрокоптера и обрабатываем совместно с данными базовой станции в системе координат проекта.

- Полученные координаты снимков и данные калибровки камеры, импортируем в программу обработки, например Photoscan.


Сравнение GNSS приемников

Характеристики
Reach M+
Reach M2 AGNSS L1/L2
PPK, расстояние до базы до 10 км до 60 км до 60 км
Время инициализации от 2х минут до 30 секунд до 30 секунд
Частоты L1
L1 + L2
L1 + L2
Частота записи RAW GPS+GLONASS- 5 Гц GPS+GLONASS- 10 Гц GPS+GLONASS- 15 Гц
Простота монтажа в квадрокоптер
нет
нет
да
Звуковая индикация нет
нет
да
Внешний светодиод нет
нет
да
Откат прошивки нет
нет
да
Встроенная память 8 Гб 16 Гб 16 Гб
Устойчивость сигнала к глушению
низкая
высокая
высокая


Внимание! Для установки набора, необходимо применение инструмента. Базовая геодезическая станция не входит в данный установочный комплект.
