Модернизация вашего DJI Phantom 4 Adv/Pro в геодезический квадрокоптер PPK L1/L2

Услуга по модернизации вашего DJI Phantom 4 Adv/Pro до геодезического квадрокоптера PPK L1/L2.

Квадрокоптер после нашей модернизации сможет выполнять аэрофотосъемку с сантиметровой точностью для геодезических целей.

Вы сможете получать воздушные фотоснимки с точностью центра кадра до 2 сантиметров в плане и с разрешением до 0.5 см на пиксель. Это обеспечивает точность построения ортофотоплана или трехмерной модели местности, с точностью до 5-7 см в плане и 10 см по высоте (при полете на 150 метрах и скорости до 10 м/с).

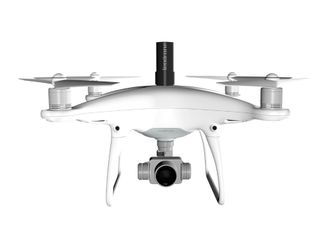

Модернизация выполняется на квадрокоптерах DJI Phantom 4 Pro и Advanced с камерой 20Мп и матрицей 1 дюйм. В квадрокоптер устанавливается геодезический GNSS приемник L1/L2 и модуль синхронизации AShot 2.0. Также на верхней части корпуса дрона, устанавливается быстросъемная спутниковая антенна.

Производительность.

Простой и интуитивно понятный интерфейс управления квадрокоптером подойдет даже новичкам.
27 минут полетного времени позволяют отработать значительный объем аэрофотосъемки за один полет: 70-90 Га. Имея достаточный запас батарей, за 10 часовую смену можно охватить до 2000 Га.

Высокая точность.
Встроенный высокоточный GNSS приемник L1/L2, позволяет отказаться от большого числа опорных точек. Используйте одну опорную точку для автоматической калибровки камеры и уточнения высоты.

Модуль синхронизации затвора камеры и GNSS платы - AShot 2.0, без задержек передает фотометку в плату спутниковой системы навигации, ровно в центре экспозиции фотографии. Это позволяет получать координаты центра снимка с точностью до 2-х сантиметров.

Основные особенности:

- Получаемые ортофотопланы могут быть с разрешением до 0.5 см/пикс;

- Геодезический приемник AGNSS L1/L2, позволяет определять координаты центров фотоснимков с точностью 2 см и получать ортофотоплан или цифровую модель местности с точностью 5-7 см;

- Съемная спиралевидная профессиональная геодезическая антенна;

- Точность ЦММ 3 см при высоте полета до 60 метров и 5-10 см при высоте 170 метров;

- Аэрофотосъемка на площади до 90 Га за 1 вылет - рекордный показатель в этом классе геодезических квадрокоптеров.

Преимущества:
1. Камера 20 мегапикселей;
2. Полетное время на одном аккумуляторе до 27 минут;
3. Быстрая подготовка к полётам;
4. Встроенная GNSS плата с поддержкой GPS/QZSS L1/L2, GLONASS G1/G2, BeiDou B1, Galileo E1, SBAS;

5. Быстросъёмная, спиральная, высокочувствительная, геодезическая GNSS L1/L2 антенна;
6. Скачивание данных с измерениями по Wi-Fi;
8. Калиброванная камера - отсутствие искажений на снимках и точный результат без опознаков;
9. Передача фотометки в ГНСС плату без задержки, в середине выдержки фотоснимка - AShot 2.0;
10. Интервал фотографирования в 1.3 и 1.8 секунды;
11. Исключение пропусков фотоснимков. Отсутствие "белых" пятен при обработке;
12. Радиомаяк tBeacon* - легкий поиск дрона при нештатных ситуациях с помощью УКВ рации (*-опционально).

Процесс работы:
- На объекте необходимо установить любую геодезическую базовую станцию.

- Настраиваем запись RAW данных спутниковых измерений с частотой 5Гц.
- Выполняем аэрофотосъемку по маршруту с квадрокоптера. Для прокладки маршрута можно использовать приложения Pix4D Capture, Drone Deploy, Map Pilot, Litchi и т.д.

- По завершении полетов скачиваем по Wi-Fi данные с квадрокоптера и обрабатываем совместно с данными базовой станции в системе координат проекта.

- Полученные координаты снимков и данные калибровки камеры, импортируем в программу обработки, например Photoscan. Проект обрабатывается аналогично съемке с опознаками.

Внимание! Для полноценной работы геодезического квадрокоптера, необходимо применение геодезической базовой станции. Станция не входит в данный комплект.
