Квадрокоптер Eachine EX4 FPV GPS с камерой 4K на подвесе (3 батареи)
Предполагаемый срок поставки: 12 декабря
Eachine EX4 FPV GPS 4K Camera Wi-Fi
В комплекте 3 полетных аккумулятора!
- Складной квадрокоптер с GPS и бесколлекторными моторами;
- Камера 4К с трёхосевой стабилизацией;
- До 25 минут полета на расстояние до 3 километров;
- Управление наклоном камеры с пульта;
- Система визуального позиционирования;
- Автоматическое удержание высоты и положения даже без GPS;
- Автоматический взлет и посадка;
- Трансляция видео на ваш смартфон, в реальном времени;
- Встроенная камера 4К с записью фото и видео на карту MicroSD;
- Возврат на точку взлета по GPS;
- Интеллектуальные режимы полета: Орбита, Следуй за мной, Полет по точкам.

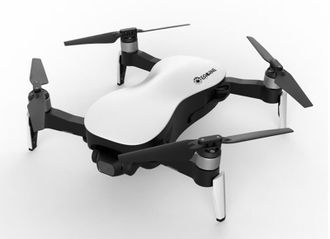

Квадрокоптер Eachine EX4 FPV GPS
- складной и очень функциональный квадрокоптер с передачей видео с камеры на мобильные устройства Apple и Android. Модель подходит для полётов на улице а также в просторных помещениях.
Установленная на квадрокоптере 4K камера на трёхосевом подвесе может записывать фото и видео на карту памяти или смартфон и одновременно транслировать картинку на экран смартфона в режиме реального времени. Благодаря подвесу видео получается всегда плавным. Вы можете управлять наклоном камеры в полете, выбирая нужные ракурсы.
Квадрокоптер EX4 летает вверх-вниз, вперед-назад, поворачивается влево и вправо, летает боком, самостоятельно удерживает свою позицию с помощью GPS и визуального позиционирования, а также возвращается в точкe взлета.
Модель самостоятельно удерживает высоту полета по барометру и ультразвуковому сенсору.
При разрядке аккумулятора, модель предупреждает морганием светодиодного индикатора на квадрокоптере а также пульт управления издает звуковой сигнал. Также уровень заряда батареи и другую важную информацию можно увидеть в приложении.
Особенности модели:
- Полет по спутникам GPS и Glonass;
- Визуальное позиционирование дрона с помощью сенсоров;
- Удержание высоты и положения в пространстве;
- Автоматический возврат в точку взлета нажатием одной кнопки;
- Камера 4K;
- Поддержка карты памяти MicroSD до 32Gb;
- Интеллектуальные режимы полета: Орбита, Следуй за мной, Полет по точкам;
- Трансляция видео на мобильное устройство через Wi-Fi;
- Бесплатное приложение Enjoy-Fly для Apple и Android;
- Полет по точкам;
- Дальность полета - до 3000 метров (в прямой видимости и в идеальных условиях);
- Управление записью видео и фото производится как с пульта так и из приложения!
Технические характеристики.
Основные:
- Диагональ, от мотора до мотора: 220 мм;
- Вес квадрокоптера: 437 гр;
- Размер квадрокоптера в сложенном виде: 177 x 90 x 55 мм (ДxШxВ);
- Размер квадрокоптера в разложенном виде, без пропеллеров: 177 x 190 x 70 мм (ДxШxВ);
- Диаметр пропеллеров: 136 мм;
- Размер коробки: 300 х 250 х 130 мм.
- Время полета: 25 мин.;
- Температурный диапазон: 0 - +40°С;
- Максимальная скорость горизонтального полета: 8 м/с (29 км/ч);
- Максимальная скорость подъема: 2 м/с;
- Максимальная скорость спуска: 1,5 м/с;
- Максимальная высота полета: 500 м (необходимо изменить настройки в приложении);
- Дальность управления: до 3000 м (прямая видимость, без помех);
- Тип мотора: бесколлекторный;
- Позиционирование в закрытых помещениях: оптический и ультразвуковой сенсоры;
Аккумуляторная батарея:
- Аккумулятор: 11,4 V, 2400mAh;
- Тип: Li-Po, 3S;
- Время зарядки: до 270 мин. (5В, 2А);
- Вес: 165 гр.;
- Мощность: 27.36 Wh.
Камера:
- Камера: 4K 5гГц Wi-Fi;
- Стабилизатор: 3-х осевой, механический (наклон, поворот, панорамирование);
- Поддержка карт памяти: Micro SD класс 10 и выше или UHS-1;
- Максимальная ёмкость карты памяти: 32 Гб (не входит в комплект).
- Поддерживаемые файловые системы: FAT32;
- Разрешение фото при записи на карту памяти: 4096*3072 пикселей;
- Разрешение видео при записи на карту памяти: 1920*1080 пикселей;
- Фото при записи на смартфон: 4096*3072 пикселей;
- Видео при записи на смартфон: 1920*1080 пикселей;
- Разрешение видео и фото нижней камеры: 1280x720;
- Регулируемый угол наклона камеры: 0 - 90°;
- Рабочее напряжение камеры: 5V;
- Объектив: FOV 80°;
- Диафрагма: f/2,6;
- Эквивалентное Фокусное расстояние: 35 мм;
- Матрица: 1/3.2 CMOS;
- Цифровой зум: 50x;
- ISO фото: 100 - 1600;
- Режим фотосъемки: одиночная съемка / съемка с помощью жестов;
- Формат изображений: JPEG;
- Формат видео: MP4;
- ISO видео: 100 - 3200;
- Максимальный поток видеокода: 13 Мбит/с.
Оптическая система позиционирования:
- Условия работы: поверхность с текстурой, освещенность более 10 lux;
- Рабочий диапазон скоростей: 0-2 м/с (на высоте 2 метра над поверхностью);
- Рабочий диапазон высот: 0,5-5 метров.
Ультразвуковой высотомер:
- Условия работы: различные поверхности исключая воду или абсорбирующие звук материалы (напр. толстый ковер);
- Рабочий диапазон скоростей: 0-2 м/с;
- Рабочий диапазон высот: 0,5-3 метра.
Пульт управления:
- Частотный диапазон: 5 ГГц;
- Дальность передачи: до 3 км;
- EIRP: FCC 23dBm, CE 14dBm, SRRC 20dBm;
- Расстояние передачи изображения Wi-Fi 5гГц: до 1000 м;
- Встроенный аккумулятор: 3,7В, 2600 мАч;
- Входное напряжение: 5В, 2A;
- Порт для зарядки: Micro USB;
- Время зарядки: до 3 ч. (5В, 2А).
Зарядное устройство:
- Тип: необходимо подключить к источнику питания;
- Входящее напряжение: 5В (рекомендуемый ток 2А);
Комплект поставки:
1. Квадрокоптер Eachine EX4;
2. Аккумуляторная полетная батарея - 3 шт;
3. Запасные пропеллеры - 2 шт;
4. Пульт управления с держателем для смартфона;
5. Зарядное устройство;
6. USB кабель для зарядки;
7. Шестигранные ключи;
8. Инструкция;
9. Сумка.
Enjoy-Fly для Android Необходимо скачать и установить APK файл. |
Enjoy-Fly для iOS |
Запуск модели:
1. Разложите лучи квадрокоптера. Вставьте аккумулятор до щелчка.
2. Поместите коптер на ровную, свободную от препятствий поверхность.
3. Включите питание пульта управления. Раздастся сигнал.
4. Включите питание квадрокоптера долгим нажатием на кнопку в задней части корпуса. Не шевелите дрон после включения 5-10 секунд.
5. Подключнте смартфон: А. Установите приложение Enjoy-GPS на ваш смартфон;
Б. После включения, квадрокоптер создаст свою Wi-Fi сеть, к которой нужно подключить смартфон;
В. Включите Wi-Fi на вашем смартфоне и обновите список доступных сетей;
Г. Найдите сеть Ground-XXXXXX и подключитесь к ней;
Д. Откройте приложение Enjoy-GPS. Отобразиться предупреждение что ваше приложение не соединено с дроном. Нажмите Check. Далее дождитесь появления кнопки Start Flying. Нажмите на неё. Нажмите на три точки в верхнем правом углу приложения. Нажмите PairRC и выполните привязку.
Для подключения смартфона к квадрокоптеру, НЕ требуется поддержка сетей сотовой связи 5-го поколения (5G). Данный квадрокоптер создает Wi-Fi сеть на частоте 5ГГц (802.11ac). Все современные телефоны поддерживают соединение как на частоте 5ГГц, так и на стандартных 2,4 ГГц.
6. Выполните калибровку компаса вдали от магнитных предметов. Для этого зайдите в меню (три точки в верхнем правом углу) и выберите пункт Compass Calibration. Следуйте казаниям на экране. Поднимите коптер на высоту приблизительно 1,5 метра и прокрутите его в горизонтальной плоскости против часовой стрелки. Поставьте коптер вертикально, камерой вверх, и прокрутите в таком положении против часовой стрелки.
7. Поставьте квадрокоптер на ровную свободную от препятствий и высокой травы площадку и дождитесь пока модель поймает минимум 8 спутников для записи координат точки взлета.
8. Разведите стики пульта вниз и в стороны, запустятся моторы. Для взлета перемещайте левый стик газа вверх. Также можно произвести взлет, нажав кнопку автовзлета после запуска моторов.
9. Для запуска дрона в помещении, необходимо переключить режим полета из Position в Attitude. Для этого на пульте управления зажмите и удерживайте кнопку M (Mode) пока левый цветовой индикатор на верхней стенке пульта смениться с зеленого на красный. После этого можно производить взлет.
