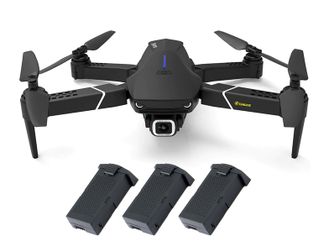

Квадрокоптер Eachine E520S FPV GPS с камерой 4K и передачей видео по Wi-Fi (3 батареи)

Артикул: 816
11900 руб. 10900 руб.
в кредит от 1333.43 руб./мес.
В корзину

Купить в 1 клик

Eachine E520S FPV GPS 4K Camera Wi-Fi


В комплекте 3 полетных аккумулятора!


  • Складной квадрокоптер с GPS
  • Вес 240 грамм (регистрация не требуется)
  • Стабилизация 6-ти осевым гироскопом
  • Удержание высоты и положения в пространстве даже при ветре
  • Автоматический взлет и посадка
  • Трансляция видео по собственной Wi-Fi сети
  • Встроенная камера 4К с записью видео на карту памяти MicroSD
  • Возврат на точку взлета по GPS
  • Защита пропеллеров для полетов в комплекте
  • Интеллектуальные режимы полета: Орбита, Следуй за мной, Полет по точкам

Квадрокоптер Eachine E520S FPV GPS

- складной и очень функциональный квадрокоптер с передачей видео с камеры на мобильные устройства Apple и Android. Модель подходит для полётов на улице а также в просторных помещениях.

Установленная на квадрокоптере 4K камера может записывать видео на карту памяти или смартфон и одновременно транслировать картинку на экран смартфона в прямом эфире.

Квадрокоптер E520S летает вверх-вниз, вперед-назад, поворачивается влево и вправо, летает боком, самостоятельно удерживает свою позицию с помощью GPS а также возвращается в точкe взлета.

Модель самостоятельно удерживает высоту полета по барометру.

При разрядке аккумулятора, модель предупреждает морганием светодиодного индикатора на квадрокоптере а также пульт управления издает звуковой сигнал. Также уровень заряда батареи и другую важную информацию можно увидеть в приложении. Необходимо как можно быстрее произвести посадку и заменить батарею. При достижении критического уровня заряда аккумулятора, модель произведет принудительную посадку.


Особенности модели:

- Полет по спутникам GPS;

- Мигающие светодиоды;

- 6-осевой гироскоп стабилизирует квадрокоптер;

- Режим удержания высоты;

- Автоматический возврат в точку взлета нажатием одной кнопки;

- Режим "Без Направления" (Headless Mode) - упрощает управление квадрокоптером. Отменяет привязку управления к направлению носа коптера;

- Видеокамера 4K;

- Поддержка карты памяти MicroSD до 32Gb;

- 3 режима скорости, делают полет спокойным или более захватывающим;

- Интеллектуальные режимы полета: Орбита, Следуй за мной, Полет по точкам;

- Трансляция видео на мобильное устройство через Wi-Fi;

- Бесплатное приложение Eachine GPS для Apple и Android;

- Полет по точкам;

- Дальность полета - до 300 метров (в прямой видимости и в идеальных условиях);
- Управление записью видео и фото производится как с пульта так и из приложения!


Технические характеристики:

- Камера: 4K;

- Гироскоп: есть, 6-осевой;

- Дальность управления: до 300 м (прямая видимость, без помех);

- Время полета: до 15 мин.;

- Время зарядки: 60-180 мин. (зависит от мощности источника);

- Аккумулятор: 7,4В, 1200мАч, Li-Po, вес 60 гр.;

- Видео при записи на смартфон: 3840*2160, 16 кад/сек;

- Фото при записи на смартфон: 3840*2160 пикселей;

- Видео и фото при записи на карту памяти: 2560*1440 пикселей;

- Вес квадрокоптера: 240 гр;

- Размер квадрокоптера в сложенном виде: 160 x 105 x 75 мм (ДxШxВ);

- Размер квадрокоптера в разложенном виде, без пропеллеров: 240 x 200 x 75 мм (ДxШxВ);

- Диаметр пропеллеров: 159 мм;

- Диагональ, от мотора до мотора: 275 мм;

- Размер коробки: 290 х 195 х 90 мм.


Комплект поставки:

1. Квадрокоптер Eachine E520S со встроенной камерой 4К;

2. Аккумуляторная полетная батарея - 3 шт;

3. Запасные пропеллеры - 2 шт;

4. Пульт управления с держателем для смартфона;

5. Защита пропеллеров;

6. USB кабель для зарядки;

7. Отвертка;

8. Инструкция;

9. Коробка с ручкой для переноски.


Нужно докупить:

- Батарейки АAА для пульта управления - 4 шт.


Приложение:


Eachine GPS для Android         Eachine GPS для iOS



Запуск модели:

1. Разложите лучи квадрокоптера, сначала передние потом задние. Вставьте аккумулятор до щелчка. Если вы новичок, или есть риск препятствования вращению пропеллеров при приземлении, например из-за травы, установите защиту пропеллеров на лучи.

2. Поместите коптер на ровную, свободную от препятствий поверхность.

3. Вставьте 4 батарейки ААА в пульт управления.

4. Включите питание квадрокоптера долгим нажатием на кнопку на крышке корпуса. Лампочки на задних лучах начнут часто моргать (2 раза в секунду). Не шевелите дрон после включения 5-10 секунд.

5. Включите питание пульта управления. Раздастся сигнал одинарный, потом двойной.

6. Выполните калибровку компаса вдали от магнитных предметов. Для этого нажмите на пульте на кнопку находящуюся над левым стиком газа (кнопка N со стрелкой). Пульт издаст одинарный сигнал, лампочки на задних лучах начнут моргать реже (1 раз в секунду). Поднимите коптер на высоту приблизительно 1,5 метра и прокрутите его сделав 3 оборота в горизонтальной плоскости против часовой стрелки. Коптер издаст сигнал, лампочки на задних лучах начнут непрерывно гореть. Поставьте коптер вертикально, камерой вверх, и прокрутите в таком положении сделав 3 оборота в вертикальной плоскости по часовой стрелке. Коптер издаст сигнал и лампочки на задних лучах начнут часто моргать (2 раза в секунду).

7. Поставьте квадрокоптер на ровную свободную от препятствий и высокой травы площадку и дождитесь пока модель поймает минимум 7 спутников для записи координат точки взлета.

8. Разведите оба стика пульта вниз и в стороны, запустятся моторы. Для взлета перемещайте левый стик газа вверх. Также можно произвести взлет, нажав кнопку автовзлета, после запуска моторов.

9. Для посадки выберите подходящую площадку, свободную от травы и прочих препятствий. После касания поверхности, опустите левый стик (газ) до упора вниз и держите его в таком положении до отключения моторов.


Подключение смартфона:

1. Установите приложение Eachine GPS на ваш смартфон;

2. После включения, квадрокоптер создаст свою Wi-Fi сеть, к которой нужно подключить смартфон;

2. Включите Wi-Fi на вашем смартфоне и обновите список доступных сетей;

3. Найдите сеть WiFi-4k-GPS-520-XXXXXX и подключитесь к ней;

4. Откройте приложение Eachine GPS и нажмите кнопку Play.


Для подключения квадрокоптера, от смартфона НЕ требуется поддержка сетей сотовой связи 5-го поколения (5G). Если на коробке вашего комплекта есть аббревиатура 5G, это значит что квадрокоптер создает Wi-Fi сеть на частоте 5ГГц (802.11ac). Все современные телефоны поддерживают соединение как на частоте 5ГГц, так и на стандартных 2,4 ГГц.


Автоматический возврат квадрокоптера E520S на точку взлета:

Если квадрокоптер в полете принимает уверенный сигнал со спутников (7 и более), он может вернуться в записанную при взлете точку при наступлении следующих событий:

1. Нажата кнопка возврата на пульте управления (H);

2. Потерян сигнал пульта управления;

3. Низкий заряд батареи. При снижении заряда до 30%, дрон начнет автоматический возврат к точке взлета. Долетев до необходимого места, он зависнет над точкой и будет ждать дальнейших команд. При наступлении заряда 10-15%, дрон начнет автоматическое снижение. Корректируйте при необходимости горизонтальное положение дрона.


В процессе автоматического возврата, можно корректировать движения по горизонтали, стиками пульта управления.


Режим полета по орбите:

1. После взлета, наберите высоту 20 или более метров;

2. Нажмите на кнопку Orbit Mode (дальняя верхняя кнопка с правой стороны, O).

3. Квадрокоптер развернется на 180 градусов, отлетит немного обратно, опять развернется и будет ждать ваших команд.

4. Далее, отклоните и удерживайте правый стик пульта влево или вправо, коптер начнет движение в противоположную отклонению сторону. Чем дольше вы держите стик, тем с большей скоростью будет вращение. Максимально 2,5 м/с.

5. Отколните правый стик вперед для увеличения и назад для уменьшения радиуса движения. Максимальный радиус около 20, минимальный около 5 метров.

6. Нажмите на кнопку Orbit Mode еще раз для выхода из режима.


Режим полета по точкам:

1. Для Android платформы, запустите Google карты в фоновом режиме;

2. Дрон должен принимать сигнал минимум с 7-ми спутников.

3. Нажмите кнопку Шестеренка в верхнем правом углу. В меню Param задайте высоту точек по умолчанию. Высота задается в футах (ft). Приблизительно 3 ft равно 1 метру. Задайте также скорость полета между точками в милях в час (Speed of Waypoint), время остановки в каждой точке в секундах (Maximum stay time...) и радиус зоны возможного построения маршрута (Maximum radius of waypoint).

4. В приложении нажмите на верхнюю иконку с изображением квадрокоптера на левом столбце кнопок. В раскрывшемся списке выберите WayPoint.

5. Справа откроются дополнительные кнопки. Нажмите на кнопку с карандашом. Выберите самую левую кнопку из открывшихся.

6. Проведите по экрану пальцем и нарисуйте маршрут полета. Точки расставятся автоматически.

7. Для удаления маршрута/точек используйте кнопку с корзиной.

8. Для загрузки маршрута в дрон и старта выполнения задания, нажмите кнопку со стрелкой вверх.


Для увеличения скорости модели, нажмите ближнюю верхнюю кнопку с правой стороны пульта (с изображением спидометра). При нажатии вы услышите звуковые сигналы. Один сигнал - медленно. Два сигнала - средне. Три сигнала - быстро.


Для отключения моторов, после приземления разведите стики вниз и в стороны или опустите левый стик (газа) до упора вниз и удерживайте около 5 сек. Для экстренной остановки моторов, нажмите и удерживайте красную кнопку Stop, расположенную над правым стиком. Внимание! При приземлении в траву или в ситуации когда пропеллерам что-то мешает вращаться, необходимо как можно быстрее выключить моторы. Выключение моторов в полете, может привести к падению модели.


Подготовка MicroSD карты для записи видео с камеры:

1. Отформатировать карту стандартным средством Windows с параметрами: FAT32, размер кластера - 64Кб, снять галку с параметра "Быстрое";

2. После завершения форматирования в корне флешки создать 3 папки: "Photo", "tmp", "Video";

3. Вставить карту в коптер;

4. Включить квадрокоптер и пульт;

5. Подключить смартфон к Wi-Fi сети квадрокоптера и включить приложение;

6. Включить запись видео из приложения. Последующий старт/стоп записи видео можно производить с пульта управления.


Зарядка аккумулятора:

1. Для зарядки аккумулятора, его необходимо извлечь из квадрокоптера.

2. Подсоедините MicroUSB кабель идущий в комплекте, к любому источнику питания с USB разъемом.

3. Подсоедините другой конец кабеля к боковому разъему MicroUSB на аккумуляторе.

4. В процессе зарядки, на аккумуляторе будет гореть красная и моргать синяя лампочки.

5. По завершению зарядки красная лампочка погаснет и будет гореть только синяя.

Время зарядки: 60-180 мин., в зависимости от мощности источника питания (рекомендуется 1-2 Ампера).

Не заряжайте аккумулятор токами свыше 3-4А.


Калибровка гироскопа E520S:

Гироскоп откалиброван на заводе и обычно не требует повторной калибровки долгое время.

Для проведения процедуры:

1. Установите дрон на ровную поверхность.

2. Включите дрон, затем пульт. Дождитесь синхронизации.

3. Отклоните оба стика одновременно в нижние правые углы (под 45°).

4. На дроне начнут моргать световые индикаторы. Происходит процесс калибровки.

5. По завершении процесса, световые индикаторы будут гореть постоянно.
