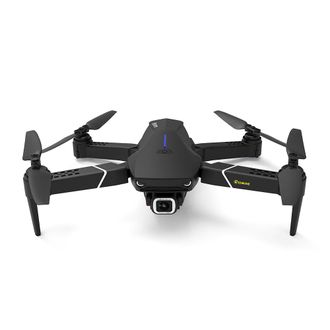

Квадрокоптер Eachine E520S FPV GPS с камерой 4K и передачей видео по Wi-Fi
нет в наличии
Eachine E520S FPV GPS 4K Camera Wi-Fi
- Складной квадрокоптер с GPS
- Вес 240 грамм
- Стабилизация 6-ти осевым гироскопом
- Удержание высоты и положения в пространстве даже при ветре
- Автоматический взлет и посадка
- Трансляция видео по Wi-Fi
- Встроенная камера 4К с записью видео на карту памяти MicroSD
- Возврат на точку взлета по GPS
- Защита пропеллеров для полетов в комплекте
- Интеллектуальные режимы полета: Орбита, Следуй за мной, Полет по точкам
Квадрокоптер Eachine E520S FPV GPS
- складной и очень функциональный квадрокоптер с передачей видео с камеры на мобильные устройства Apple и Android. Модель подходит для полётов на улице а также в просторных помещениях.
Установленная на квадрокоптере 4K камера может записывать видео на карту памяти или смартфон и одновременно транслировать картинку на экран смартфона в прямом эфире.
Квадрокоптер E520S летает вверх-вниз, вперед-назад, поворачивается влево и вправо, летает боком, самостоятельно удерживает свою позицию с помощью GPS а также возвращается в точкe взлета.
Модель самостоятельно удерживает высоту полета по барометру.
При разрядке аккумулятора, модель предупреждает морганием светодиодного индикатора на квадрокоптере а также пульт управления издает звуковой сигнал. Также уровень заряда батареи и другую важную информацию можно увидеть в приложении. Необходимо как можно быстрее произвести посадку и заменить батарею. При достижении критического уровня заряда аккумулятора, модель произведет принудительную посадку.
Особенности модели:
- Полет по спутникам GPS;
- Мигающие светодиоды;
- 6-осевой гироскоп стабилизирует квадрокоптер;
- Режим удержания высоты;
- Автоматический возврат в точку взлета нажатием одной кнопки;
- Режим "Без Направления" (Headless Mode) - упрощает управление квадрокоптером. Отменяет привязку управления к направлению носа коптера;
- Видеокамера 4K;
- Поддержка карты памяти MicroSD до 32Gb;
- 3 режима скорости, делают полет спокойным или более захватывающим;
- Интеллектуальные режимы полета: Орбита, Следуй за мной, Полет по точкам;
- Трансляция видео на мобильное устройство через Wi-Fi;
- Бесплатное приложение Eachine GPS для Apple и Android;
- Полет по точкам;
- Дальность полета - до 300 метров (в прямой видимости и в идеальных условиях);
- Управление записью видео и фото производится как с пульта так и из приложения!
Технические характеристики:
- Камера: 4K;
- Гироскоп: есть, 6-осевой;
- Дальность управления: до 300 м (прямая видимость, без помех);
- Время полета: до 15 мин.;
- Время зарядки: 60-180 мин. (зависит от мощности источника);
- Аккумулятор: 7,4В, 1200мАч, Li-Po, вес 60 гр.;
- Видео при записи на смартфон: 3840*2160, 16 кад/сек;
- Фото при записи на смартфон: 3840*2160 пикселей;
- Видео и фото при записи на карту памяти: 2560*1440 пикселей;
- Вес квадрокоптера: 240 гр;
- Размер квадрокоптера в сложенном виде: 160 x 105 x 75 мм (ДxШxВ);
- Размер квадрокоптера в разложенном виде, без пропеллеров: 240 x 200 x 75 мм (ДxШxВ);
- Диаметр пропеллеров: 159 мм;
- Диагональ, от мотора до мотора: 275 мм;
- Размер коробки: 290 х 195 х 90 мм.
Комплект поставки:
1. Квадрокоптер Eachine E520S со встроенной камерой 4К;
2. Аккумуляторная полетная батарея;
3. Запасные пропеллеры - 2 шт;
4. Пульт управления с держателем для смартфона;
5. Защита пропеллеров;
6. USB кабель для зарядки;
7. Отвертка;
8. Инструкция;
9. Коробка с ручкой для переноски.
Нужно докупить:
- Батарейки АAА для пульта управления - 4 шт.
Приложение:
Eachine GPS для Android | Eachine GPS для iOS |
Запуск модели:
1. Разложите лучи квадрокоптера, сначала передние потом задние. Вставьте аккумулятор до щелчка. Если вы новичок, или есть риск препятствования вращению пропеллеров при приземлении, например из-за травы, установите защиту пропеллеров на лучи.
2. Поместите коптер на ровную, свободную от препятствий поверхность.
3. Вставьте 4 батарейки ААА в пульт управления.
4. Включите питание квадрокоптера долгим нажатием на кнопку на крышке корпуса. Лампочки на задних лучах начнут часто моргать (2 раза в секунду). Не шевелите дрон после включения 5-10 секунд.
5. Включите питание пульта управления. Раздастся сигнал одинарный, потом двойной.
6. Выполните калибровку компаса вдали от магнитных предметов. Для этого нажмите на пульте на кнопку находящуюся над левым стиком газа (кнопка N со стрелкой). Пульт издаст одинарный сигнал, лампочки на задних лучах начнут моргать реже (1 раз в секунду). Поднимите коптер на высоту приблизительно 1,5 метра и прокрутите его сделав 3 оборота в горизонтальной плоскости против часовой стрелки. Коптер издаст сигнал, лампочки на задних лучах начнут непрерывно гореть. Поставьте коптер вертикально, камерой вверх, и прокрутите в таком положении сделав 3 оборота в вертикальной плоскости по часовой стрелке. Коптер издаст сигнал и лампочки на задних лучах начнут часто моргать (2 раза в секунду).
7. Поставьте квадрокоптер на ровную свободную от препятствий и высокой травы площадку и дождитесь пока модель поймает минимум 7 спутников для записи координат точки взлета.
8. Разведите оба стика пульта вниз и в стороны, запустятся моторы. Для взлета перемещайте левый стик газа вверх. Также можно произвести взлет, нажав кнопку автовзлета, после запуска моторов.
9. Для посадки выберите подходящую площадку, свободную от травы и прочих препятствий. После касания поверхности, опустите левый стик (газ) до упора вниз и держите его в таком положении до отключения моторов.
Подключение смартфона:
1. Установите приложение Eachine GPS на ваш смартфон;
2. После включения, квадрокоптер создаст свою Wi-Fi сеть, к которой нужно подключить смартфон;
2. Включите Wi-Fi на вашем смартфоне и обновите список доступных сетей;
3. Найдите сеть WiFi-4k-GPS-520-XXXXXX и подключитесь к ней;
4. Откройте приложение Eachine GPS и нажмите кнопку Play.
Для подключения квадрокоптера, от смартфона НЕ требуется поддержка сетей сотовой связи 5-го поколения (5G). Если на коробке вашего комплекта есть аббревиатура 5G, это значит что квадрокоптер создает Wi-Fi сеть на частоте 5ГГц (802.11ac). Все современные телефоны поддерживают соединение как на частоте 5ГГц, так и на стандартных 2,4 ГГц.
Автоматический возврат квадрокоптера E520S на точку взлета:
Если квадрокоптер в полете принимает уверенный сигнал со спутников (7 и более), он может вернуться в записанную при взлете точку при наступлении следующих событий:
1. Нажата кнопка возврата на пульте управления (H);
2. Потерян сигнал пульта управления;
3. Низкий заряд батареи. При снижении заряда до 25%, дрон начнет автоматический возврат к точке взлета. Долетев до необходимого места, он зависнет над точкой и будет ждать дальнейших команд. При наступлении заряда 10-15%, дрон начнет автоматическое снижение. Корректируйте при необходимости горизонтальное положение дрона.
В процессе автоматического возврата, можно корректировать движения по горизонтали, стиками пульта управления.
Режим полета по орбите:
1. После взлета, наберите высоту 20 или более метров;
2. Нажмите на кнопку Orbit Mode (дальняя верхняя кнопка с правой стороны, O).
3. Квадрокоптер развернется на 180 градусов, отлетит немного обратно, опять развернется и будет ждать ваших команд.
4. Далее, отклоните и удерживайте правый стик пульта влево или вправо, коптер начнет движение в противоположную отклонению сторону. Чем дольше вы держите стик, тем с большей скоростью будет вращение. Максимально 2,5 м/с.
5. Отколните правый стик вперед для увеличения и назад для уменьшения радиуса движения. Максимальный радиус около 20, минимальный около 5 метров.
6. Нажмите на кнопку Orbit Mode еще раз для выхода из режима.
Режим полета по точкам:
1. Для Android платформы, запустите Google карты в фоновом режиме;
2. Дрон должен принимать сигнал минимум с 7-ми спутников.
3. Нажмите кнопку Шестеренка в верхнем правом углу. В меню Param задайте высоту точек по умолчанию. Высота задается в футах (ft). Приблизительно 3 ft равно 1 метру. Задайте также скорость полета между точками в милях в час (Speed of Waypoint), время остановки в каждой точке в секундах (Maximum stay time...) и радиус зоны возможного построения маршрута (Maximum radius of waypoint).
4. В приложении нажмите на верхнюю иконку с изображением квадрокоптера на левом столбце кнопок. В раскрывшемся списке выберите WayPoint.
5. Справа откроются дополнительные кнопки. Нажмите на кнопку с карандашом. Выберите самую левую кнопку из открывшихся.
6. Проведите по экрану пальцем и нарисуйте маршрут полета. Точки расставятся автоматически.
7. Для удаления маршрута/точек используйте кнопку с корзиной.
8. Для загрузки маршрута в дрон и старта выполнения задания, нажмите кнопку со стрелкой вверх.
Для увеличения скорости модели, нажмите ближнюю верхнюю кнопку с правой стороны пульта (с изображением спидометра). При нажатии вы услышите звуковые сигналы. Один сигнал - медленно. Два сигнала - средне. Три сигнала - быстро.
Для отключения моторов, после приземления разведите стики вниз и в стороны или опустите левый стик (газа) до упора вниз и удерживайте около 5 сек. Для экстренной остановки моторов, нажмите и удерживайте красную кнопку Stop, расположенную над правым стиком. Внимание! При приземлении в траву или в ситуации когда пропеллерам что-то мешает вращаться, необходимо как можно быстрее выключить моторы. Выключение моторов в полете, может привести к падению модели.
Подготовка MicroSD карты для записи видео с камеры:
1. Отформатировать карту стандартным средством Windows с параметрами: FAT32, размер кластера - 64Кб, снять галку с параметра "Быстрое";
2. После завершения форматирования в корне флешки создать 3 папки: "Photo", "tmp", "Video";
3. Вставить карту в коптер;
4. Включить квадрокоптер и пульт;
5. Подключить смартфон к Wi-Fi сети квадрокоптера и включить приложение;
6. Включить запись видео из приложения. Последующий старт/стоп записи видео можно производить с пульта управления.
Зарядка аккумулятора:
1. Для зарядки аккумулятора, его необходимо извлечь из квадрокоптера.
2. Подсоедините MicroUSB кабель идущий в комплекте, к любому источнику питания с USB разъемом.
3. Подсоедините другой конец кабеля к боковому разъему MicroUSB на аккумуляторе.
4. В процессе зарядки, на аккумуляторе будет гореть красная и моргать синяя лампочки.
5. По завершению зарядки красная лампочка погаснет и будет гореть только синяя.
Время зарядки: 60-180 мин., в зависимости от мощности источника питания (рекомендуется 1-2 Ампера).
Не заряжайте аккумулятор токами свыше 3-4А.
Калибровка гироскопа E520S:
Гироскоп откалиброван на заводе и обычно не требует повторной калибровки долгое время.
Для проведения процедуры:
1. Установите дрон на ровную поверхность.
2. Включите дрон, затем пульт. Дождитесь синхронизации.
3. Отклоните оба стика одновременно в нижние правые углы (под 45°).
4. На дроне начнут моргать световые индикаторы. Происходит процесс калибровки.
5. По завершении процесса, световые индикаторы будут гореть постоянно.
