DJI Phantom 4 RTK квадрокоптер для геодезии и картографии

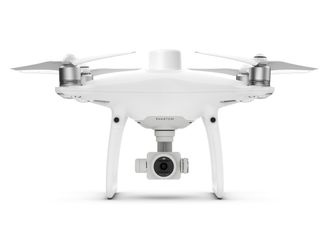

Геодезический квадрокоптер DJI Phantom 4 RTK

– новое слово в картографии. Самый компактный и точный дрон DJI для создания карт, работающий на небольших высотах.

Картография нового поколения
DJI полностью переосмыслила технологию дронов и достигла нового стандарта точности.
Phantom 4 RTK предоставляет данные с точностью до сантиметра с использованием небольшого количества точек маршрута:
- Точность позиционирования в горизонтальной плоскости: 1 см+1 мд;
- Точность позиционирования в вертикальной плоскости: 1,5 см+1 мд;
- Абсолютная точность фотограмметрической модели в горизонтальной плоскости: 5 см (*При полете в солнечную погоду при высоте 100 м и наземном разрешении 2,74 см).

Позиционирование с точностью до сантиметра
В Phantom 4 RTK встроен новый модуль RTK, который обеспечивает получение данных позиционирования в режиме реального времени с точностью до сантиметра и с минимальной абсолютной погрешностью метаданных изображения. Под приемником RTK расположен модуль спутниковых систем позиционирования, обеспечивающий стабильность полета в местности со слабым сигналом, например, в крупных городах. Совмещение этих двух модулей Phantom 4 RTK способствует оптимизации безопасности полета и получению точных данных для геодезии, картографии и инспекций.

Phantom 4 RTK легко внедрить в любой процесс, подсоединив систему позиционирования к мобильной станции D-RTK 2 при помощи модема 4G или WiFi, используя протокол NTRIP (сетевая передача RTCM через интернет). Система способна хранить полученные со спутника данные для последующей обработки кинематики.

Сбор точных данных с TimeSync
Для наиболее эффективного использования модулей позиционирования Phantom 4 RTK была создана cистема TimeSync. Она обеспечивает постоянную связь между полетным контроллером, камерой и модулем RTK. Кроме того, TimeSync использует самые точные метаданные каждого снимка и перемещает данные позиционирования в центр CMOS. Это оптимизирует результаты фотограмметрических методов и позволяет получить данные позиционирования с точностью до сантиметра.

Точная система обработки изображений
Благодаря 1-дюймовой матрице CMOS качество снимков достигает 20 мегапикселей. Phantom 4 RTK оснащен механическим затвором, который предотвращает смазанность изображения при движении. Любая задача будет выполнена идеально, будь то картографирование или сбор данных. Благодаря высокому разрешению снимков Phantom 4 RTK достигает наземного разрешения в 2,74 см с высоты полета 100 м. С целью достижения максимальной точности, объектив каждого летательного аппарата Phantom 4 RTK проходит проходит процесс калибровки с измерением радиальной и тангенциальной дисторсии. Параметры искажения сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.

Приложение для составления маршрутов
Приложение GS RTK позволяет пилотам осуществлять управление Phantom 4 RTK в двух режимах: «Фотограмметрия» и «Полет по точкам». В них можно составить маршрут и одновременно регулировать степень наложения кадров, скорость, параметры камеры и т.д. в процессе картографирования или инспекции.

Приложение GS RTK имеет множество полезных функций для картографирования и инспекций. Файлы KLM, используемые для планирования полета, теперь можно загрузить прямо в приложение. Режим приоритета выдержки автоматически контролирует экспозицию на всех снимках. В случае возникновения неблагоприятных условий, например, сильного ветра, пилот получит предупреждение в приложении.

Поддержка Mobile SDK
Phantom 4 RTK совместим с пакетом для разработчиков мобильных приложений от DJI (Mobile SDK) для легкой автоматизации и оптимизации летательного аппарата при помощи мобильного устройства.

Система передачи OcuSync
Стабильный сигнал передачи изображений и видео HD на расстоянии до 7 км, что особенно полезно для картографирования больших площадей.
*При выполнении стандарта FCC на открытом пространстве без помех. Максимальное значение дальности полета приведено для справки и зависит от мощности и стабильности радиосигнала. Дрон должен всегда находиться в поле зрения, кроме случаев, в которых разрешено летать за его пределами.

Совместимость с мобильной станцией D-RTK 2
Мобильная станция D-RTK 2 передает дифференциальный сигнал в Phantom 4 RTK в режиме реального времени, что позволяет получить точные данные при картографировании. Мобильная станция и система передачи OcuSync 2.0 позволяют Phantom 4 RTK получать данные с точностью до сантиметра в любых условиях.

Начните составлять карты прямо сейчас!
Приложение GS RTK и легкий способ сбора данных (сеть RTK или мобильная станция D-RTK 2) – все что нужно пилоту для выполнения задач из области геодезии, картографии и инспекций.
